云电脑、云游戏平台架构

@TOC

</font>

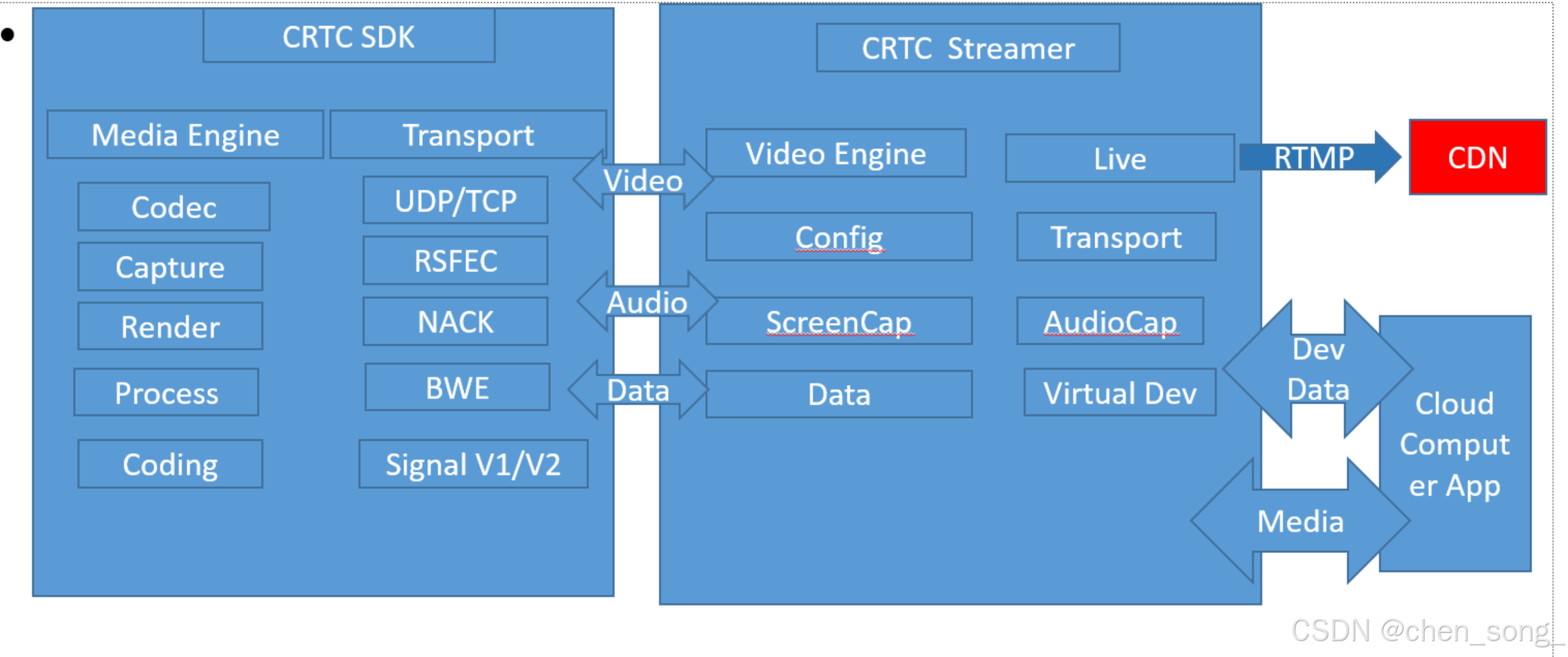

在这里插入图片描述

前言

最近在弄云电脑厂家的远程控制服务架构搭建

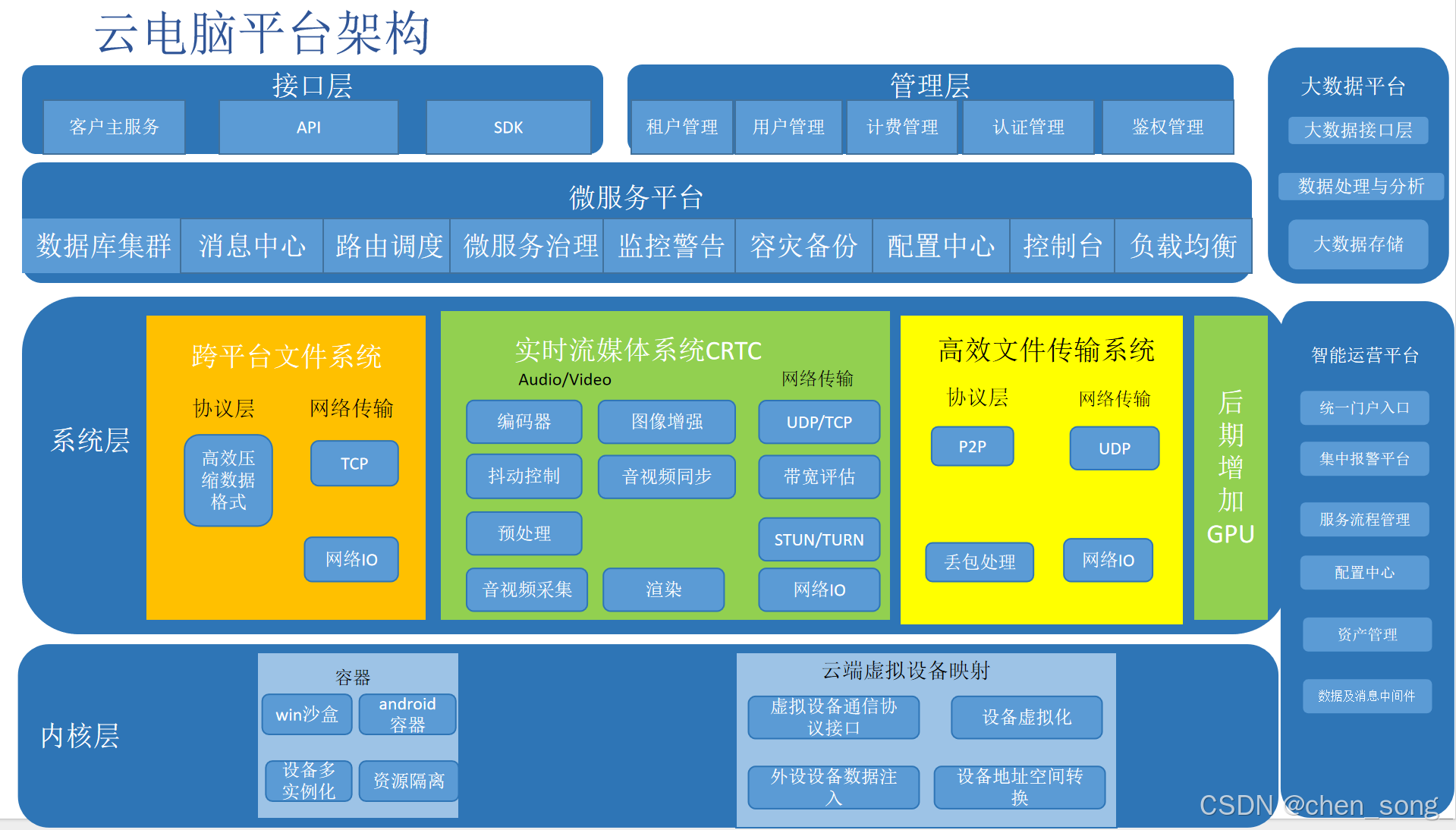

上面是云电脑一个架构图、公安系统的接入没有画，其实是在中转服务上接入的。据说整机房建设10万台的机器，目前已经建设好了一万台机器、目前云服务架构挑战还是非常大的

难点：

低延迟（100ms）
基本已经决定使用中转模式（后台可以进行用户登录录像储备功能）
并发量暂时支持一万台机器的转发的能力

一、云电脑整个系统服务

1、被控制端（win） 2、控制端（win/android/ios） 3、打洞服务器 4、媒体和鼠标转发服务 5、信令服务 6、设备管理服务 7、后台的监控桌面

二、被控端核心技术点

1、桌面采集技术（dxgi） 2、win系统音频采集 3、视频编码（H264/H265/AV1）, 音频编码（opus） 4、视频编码硬件加速适配（NVIDIA、Intel） 5、鼠标和键盘事件透传（DataChannel） 6、网络传输技术采用RTC 7、P2p和媒体转发 8、鼠标事件和键盘（系统事件函数mouse_event/驱动/ViGEm技术） 9、显示器（驱动/displaydevice） 10、键盘、鼠标、游戏手柄的统一管理和信号转换，适配Xbox 360、DualShock 4等主流协议（inputtino/ViGEmClient） 11、服务管理（system/server/ui）

三、首帧时长优化

在这里插入图片描述

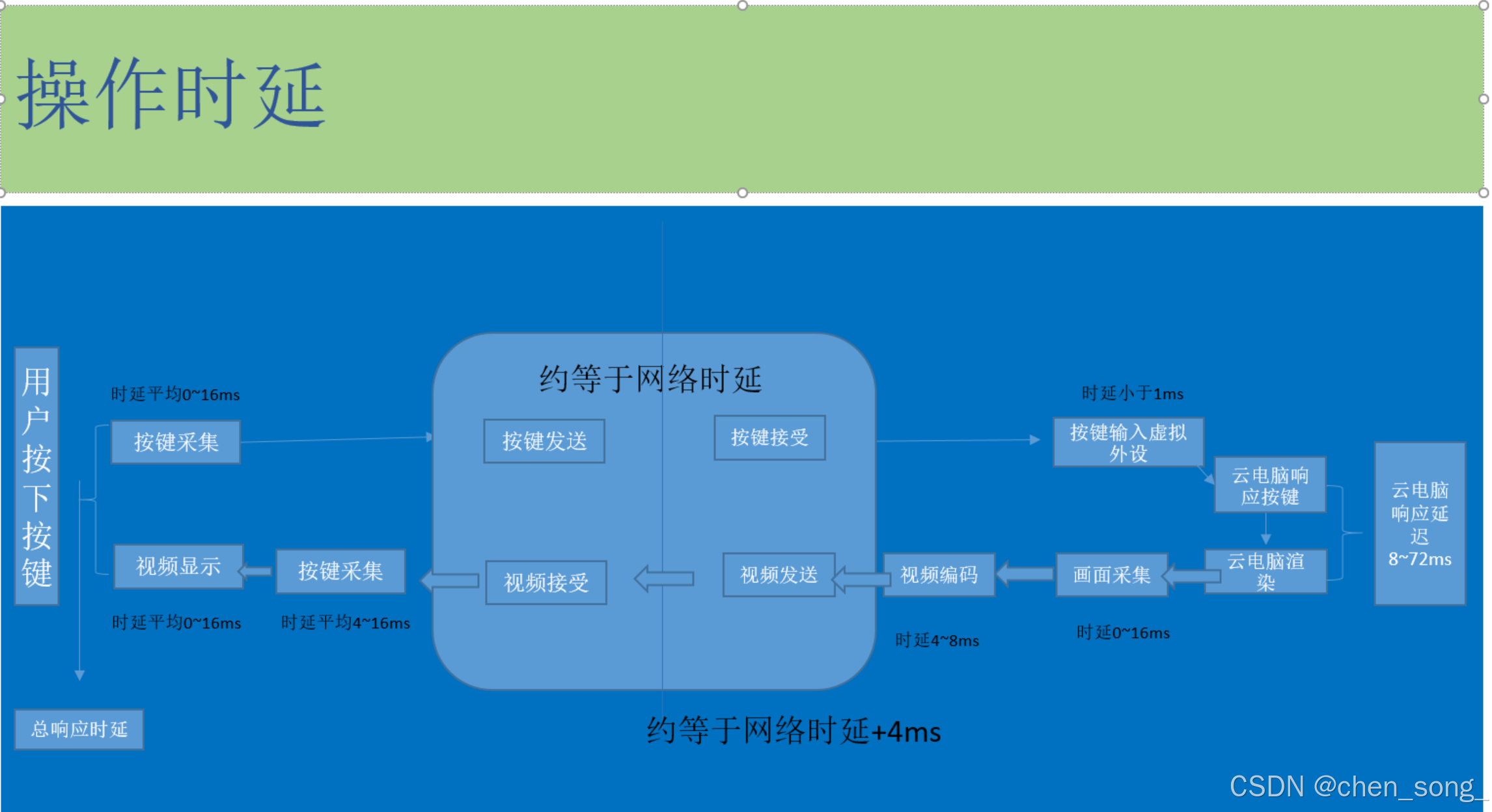

四、操作延迟

在这里插入图片描述

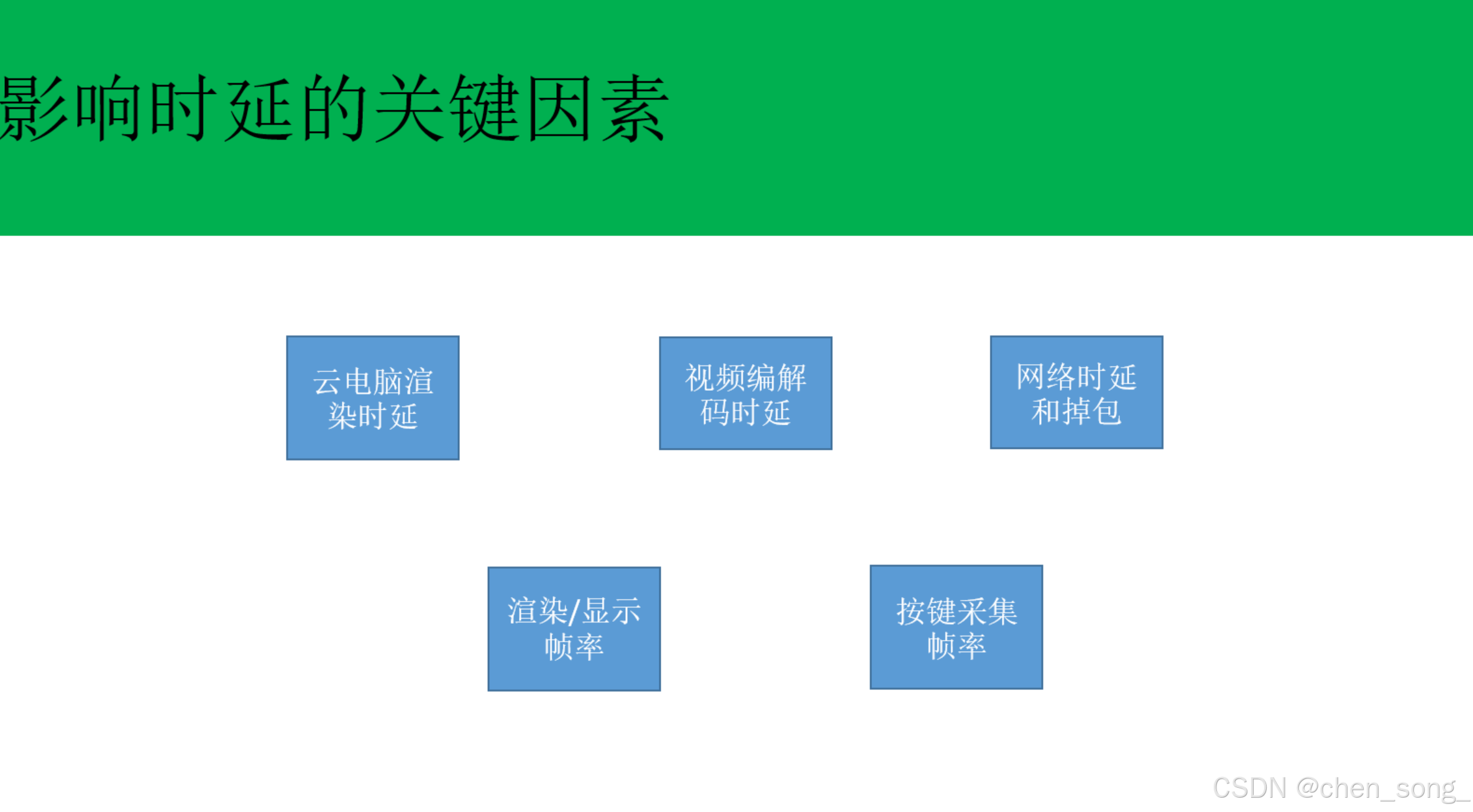

五、影响时延的关键因素

在这里插入图片描述

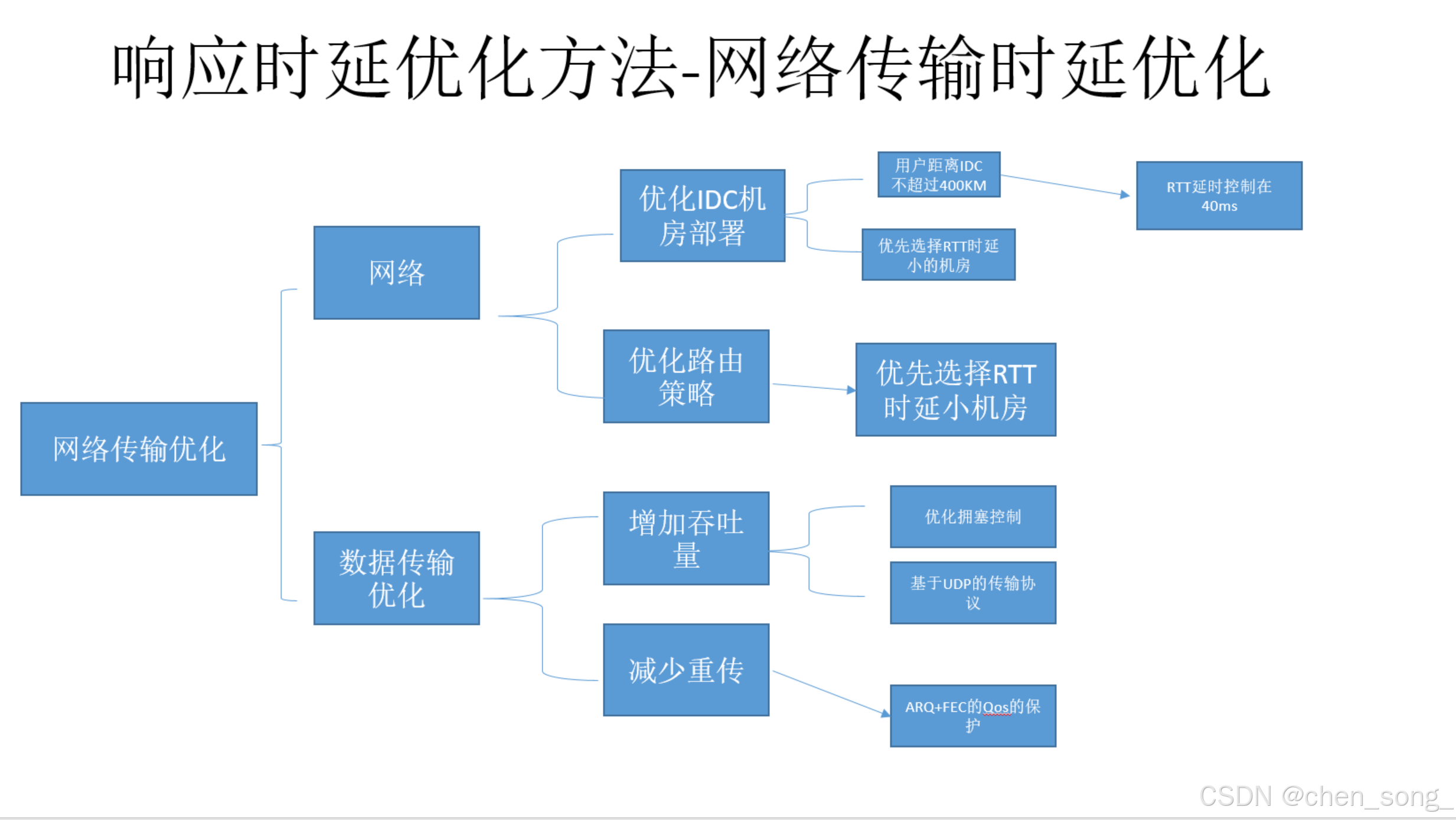

六、响应时延优化方法 - 网络传输时延优化

在这里插入图片描述

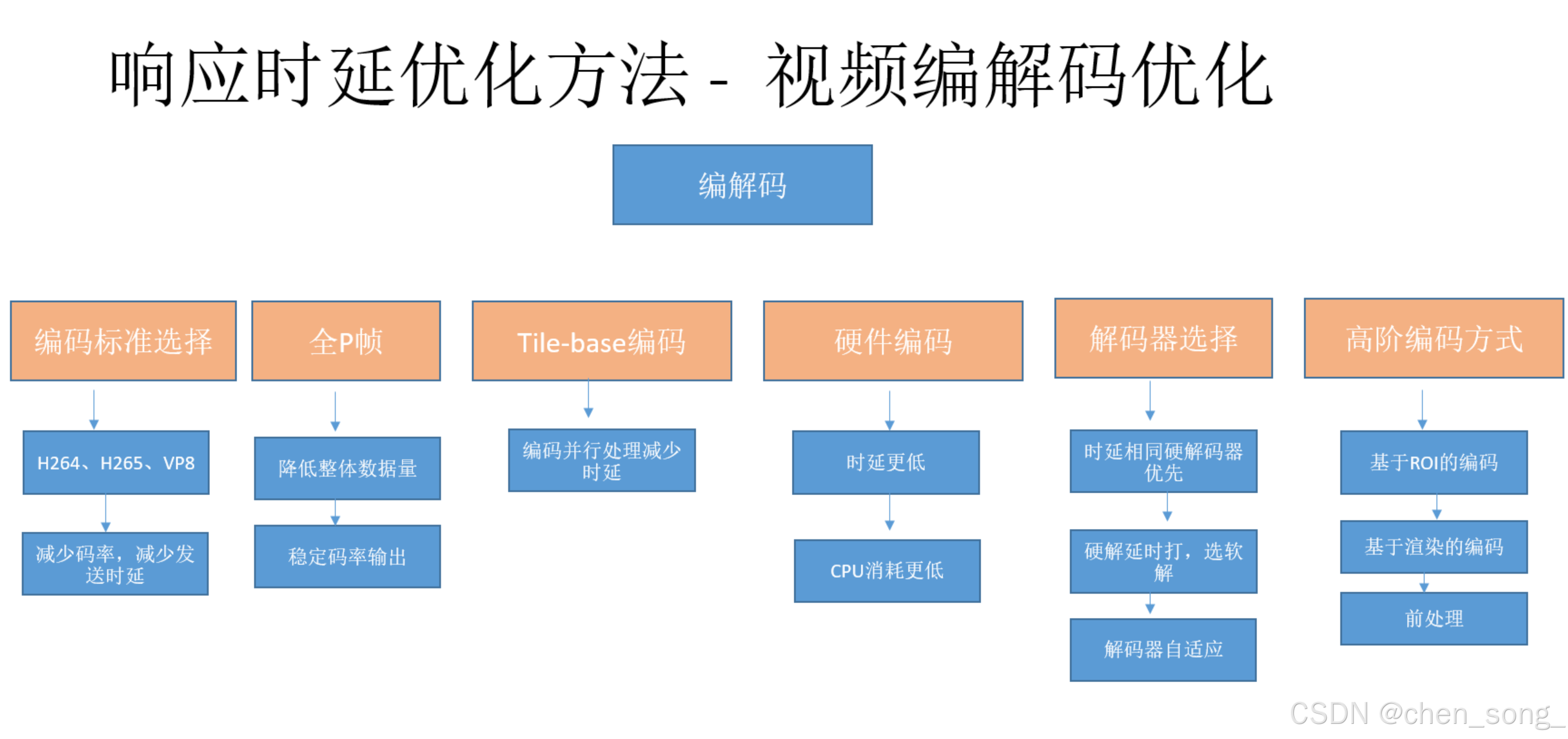

七、响应时延优化方法 - 视频编码器优化

在这里插入图片描述

总结

项目使用到协议部分：https://github.com/chensongpoixs/libmedia_transfer_protocol
