GbMediaServer 流媒体服务文档

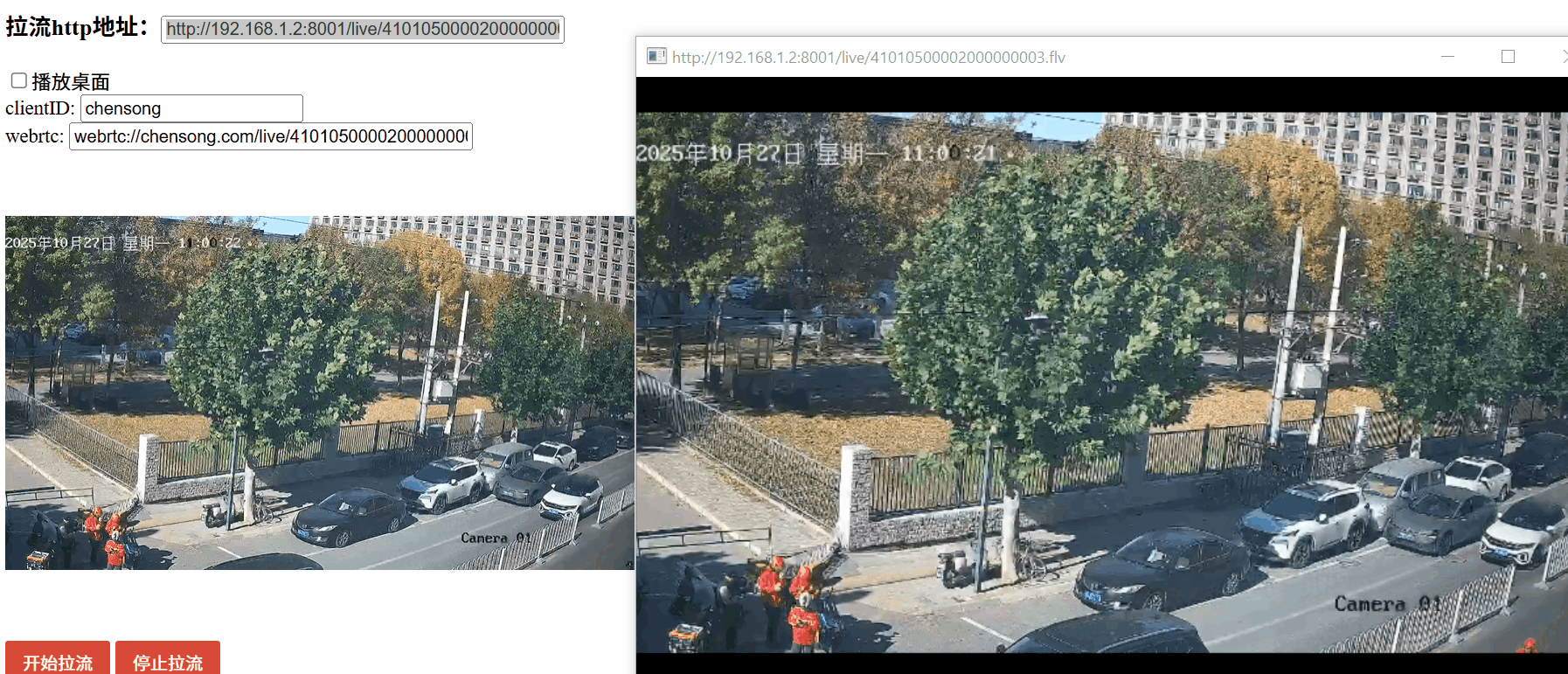

WebRTC播放gb28181视频流效果

📖 项目简介

GbMediaServer 是一个高性能的流媒体服务器，支持多种流媒体协议和格式。它主要用于接收GB28181设备的视频流，并提供多种输出格式（WebRTC、FLV、HLS等）供客户端播放。该系统实现了低延迟的实时流媒体传输、多协议转换和多路分发功能。

✨ 核心功能

1. 多协议支持

GB28181协议：接收国标视频监控设备的RTP流
WebRTC协议：支持WebRTC推流和拉流
RTSP协议：支持RTSP推流和拉流
RTMP协议：支持RTMP推流和拉流
HTTP-FLV协议：支持HTTP-FLV实时流播放
HLS协议：支持HLS（HTTP Live Streaming）播放和录制

2. 流媒体转换

支持不同协议之间的流媒体格式转换
自动解析PS流为H.264视频和AAC音频
支持音视频分离和合并
自动封装为FLV、TS等格式

3. 实时播放

基于WebRTC的低延迟实时流媒体播放
支持HTTP-FLV低延迟播放
支持HLS自适应码率播放
音视频同步处理

4. 多路分发

一个输入流可以分发给多个客户端
支持不同协议同时输出（如同时支持WebRTC和FLV）
自动管理消费者的生命周期
支持动态添加和移除消费者

5. HLS录制

自动生成M3U8播放列表
自动生成TS分片文件
支持HLS录制和回放
自动清理过期分片

🏗️ 系统架构

整体架构

┌─────────────────────────────────────────────────────────────┐
│                    GbMediaServer 系统架构                      │
└─────────────────────────────────────────────────────────────┘

┌──────────────────┐         ┌──────────────────┐
│  GB28181设备      │         │  WebRTC客户端     │
│                  │         │                  │
│  RTP/PS流        │         │  推流/拉流       │
└────────┬─────────┘         └────────┬─────────┘
         │                            │
         │                            │
         ▼                            ▼
┌──────────────────────────────────────────────┐
│         GbMediaService (核心服务)             │
│                                              │
│  ┌──────────────┐  ┌──────────────┐        │
│  │ RtcService   │  │ WebService   │        │
│  │ (WebRTC管理) │  │ (HTTP API)   │        │
│  └──────────────┘  └──────────────┘        │
│                                              │
│  ┌──────────────┐  ┌──────────────┐        │
│  │  Session     │  │   Stream     │        │
│  │  (会话管理)   │  │  (流管理)    │        │
│  └──────────────┘  └──────────────┘        │
└──────────────────────────────────────────────┘
         │                            │
         │                            │
         ▼                            ▼
┌──────────────────┐         ┌──────────────────┐
│   Producer       │         │   Consumer       │
│   (生产者)       │         │   (消费者)       │
│                  │         │                  │
│ - GB28181        │         │ - WebRTC         │
│ - WebRTC         │         │ - HTTP-FLV      │
│ - RTSP           │         │ - HLS            │
│ - RTMP           │         │ - RTSP           │
└──────────────────┘         └──────────────────┘

模块组成

GbMediaService：核心服务类，采用单例模式，管理整个服务器的生命周期
RtcService：RTC服务类，负责管理所有WebRTC相关的连接和数据包路由
WebService：Web服务类，提供HTTP接口用于流媒体的推拉流操作
Session：会话管理类，管理一个媒体流会话的生命周期
Stream：流管理类，负责媒体流的存储和HLS分片管理
Producer：生产者基类，负责接收外部媒体流（推流）
Consumer：消费者基类，负责向客户端分发媒体流（拉流）

📦 项目结构

GBServer/
├── GbMediaServer/              # 主程序模块
│   ├── main.cpp               # 程序入口
│   ├── server/                # 服务器模块
│   │   ├── gb_media_service.h/cpp    # 核心服务类
│   │   ├── rtc_service.h/cpp         # RTC服务
│   │   ├── web_service.h/cpp          # Web服务
│   │   ├── session.h/cpp              # 会话管理
│   │   └── stream.h/cpp               # 流管理
│   ├── producer/              # 生产者模块
│   │   ├── producer.h/cpp             # 生产者基类
│   │   ├── gb28181_producer.h/cpp     # GB28181生产者
│   │   ├── rtc_producer.h/cpp         # WebRTC生产者
│   │   ├── crtsp_producer.h/cpp       # RTSP生产者
│   │   └── crtmp_producer.h/cpp       # RTMP生产者
│   ├── consumer/              # 消费者模块
│   │   ├── consumer.h/cpp             # 消费者基类
│   │   ├── rtc_consumer.h/cpp          # WebRTC消费者
│   │   ├── flv_consumer.h/cpp          # FLV消费者
│   │   ├── crtsp_consumer.h/cpp       # RTSP消费者
│   │   └── crtmp_consumer.h/cpp        # RTMP消费者
│   ├── share/                 # 共享资源模块
│   │   ├── rtc_interface.h/cpp         # RTC接口
│   │   └── share_resource.h/cpp       # 共享资源
│   └── utils/                 # 工具模块
│       ├── yaml_config.h/cpp          # YAML配置解析
│       └── string_utils.h/cpp          # 字符串工具
└── README.md                  # 项目文档

🚀 快速开始

环境要求

操作系统：Windows 10/11 或 Linux
开发环境：Visual Studio 2017+ 或 GCC 7+
CMake：3.8 或更高版本
WebRTC库：libwebrtc（需要自行编译）
OpenSSL：用于DTLS和SRTP
yaml-cpp：用于配置文件解析

编译步骤

克隆项目

git clone https://github.com/chensongpoixs/GBServer.git
cd GBServer

准备依赖
- 下载并编译 Google WebRTC 源码
- 安装 OpenSSL 开发库
- 安装 yaml-cpp 库

配置CMake

mkdir build
cd build
cmake .. -DWebRTC_ROOT=/path/to/webrtc

编译项目
```
cmake --build . --config Release
```

运行程序

./GbMediaServer/gbmedia_server.exe gbmedia_server.yaml

配置文件

创建配置文件 gbmedia_server.yaml：

# HTTP服务器配置
http:
  port: 8001

# RTC服务器配置
rtc:
  ips:
    - 192.168.1.100
  udp:
    port: 10001
  tcp:
    port: 20001
  cert: fullchain.pem
  key: privkey.pem

# RTP端口配置
rtp:
  tcp:
    min_port: 20000
    max_port: 30000
  udp:
    min_port: 20000
    max_port: 30000

📖 使用说明

GB28181设备推流流程

打开RTP服务器

curl -X POST http://localhost:8001/api/openRtpServer \
  -H "Content-Type: application/json" \
  -d '{
    "port": 5060,
    "tcpmode": 1,
    "streamid": "34020000001320000001"
  }'

配置GB28181设备
- 将设备的RTP服务器地址设置为服务器IP
- 将RTP端口设置为API返回的端口
- 启动设备推流
播放流
- WebRTC播放：http://localhost:8001/rtc/play?streamurl=live/34020000001320000001
- HTTP-FLV播放：http://localhost:8001/live/34020000001320000001.flv
- HLS播放：http://localhost:8001/live/34020000001320000001.m3u8

WebRTC推流示例

// 客户端代码示例
const pc = new RTCPeerConnection({
  iceServers: [{ urls: 'stun:localhost:10001' }]
});

// 添加本地媒体流
navigator.mediaDevices.getUserMedia({ video: true, audio: true })
  .then(stream => {
    stream.getTracks().forEach(track => pc.addTrack(track, stream));
    return pc.createOffer();
  })
  .then(offer => {
    return pc.setLocalDescription(offer);
  })
  .then(() => {
    // 发送SDP Offer到服务器
    return fetch('http://localhost:8001/rtc/push?streamurl=live/stream1', {
      method: 'POST',
      headers: { 'Content-Type': 'application/json' },
      body: JSON.stringify({
        streamurl: 'live/stream1',
        sdp: pc.localDescription.sdp,
        type: 'offer'
      })
    });
  })
  .then(response => response.json())
  .then(answer => {
    return pc.setRemoteDescription(new RTCSessionDescription(answer));
  });

HTTP-FLV播放示例

<!-- 使用flv.js播放HTTP-FLV流 -->
<script src="https://cdn.jsdelivr.net/npm/flv.js/dist/flv.min.js"></script>
<video id="videoElement" controls></video>
<script>
  if (flvjs.isSupported()) {
    const videoElement = document.getElementById('videoElement');
    const flvPlayer = flvjs.createPlayer({
      type: 'flv',
      url: 'http://localhost:8001/live/stream1.flv'
    });
    flvPlayer.attachMediaElement(videoElement);
    flvPlayer.load();
    flvPlayer.play();
  }
</script>

🔧 配置说明

配置文件格式

配置文件采用YAML格式，默认文件名为 gbmedia_server.yaml。

配置项说明

HTTP服务器配置

port：HTTP服务器监听端口，默认8001

RTC服务器配置

ips：RTC服务器绑定的IP地址列表
udp.port：UDP端口，用于STUN、DTLS、RTP/RTCP
tcp.port：TCP端口，用于TCP模式的RTC连接
cert：DTLS证书文件路径（公钥）
key：DTLS证书文件路径（私钥）

RTP端口配置

tcp.min_port / tcp.max_port：TCP RTP端口范围
udp.min_port / udp.max_port：UDP RTP端口范围

📝 API 文档

1. WebRTC推流

接口： POST /rtc/push

请求参数：

streamurl：流地址，格式为 app/stream（如：live/stream1）
sdp：SDP Offer（JSON格式）

请求示例：

POST /rtc/push?streamurl=live/stream1
Content-Type: application/json

{
  "sdp": "v=0\r\no=- 123456789 123456789 IN IP4 127.0.0.1\r\n...",
  "type": "offer"
}

响应示例：

{
  "sdp": "v=0\r\no=- 987654321 987654321 IN IP4 127.0.0.1\r\n...",
  "type": "answer"
}

2. WebRTC拉流

接口： POST /rtc/play

请求参数：

streamurl：流地址，格式为 app/stream
sdp：SDP Offer（JSON格式）

请求和响应格式与推流相同

3. HTTP-FLV拉流

接口： GET /{app}/{stream}.flv

请求示例：

GET /live/stream1.flv

响应：

返回HTTP 200状态码
Content-Type: video/x-flv
以流式方式返回FLV数据

4. HLS播放列表

接口： GET /{app}/{stream}.m3u8

请求示例：

GET /live/stream1.m3u8

响应：

返回M3U8播放列表内容

5. TS分片文件

接口： GET /{app}/{stream}/{fragment}.ts

请求示例：

GET /live/stream1/segment_001.ts

响应：

返回TS分片文件内容

6. 打开RTP服务器

接口： POST /api/openRtpServer

功能说明：

打开一个RTP服务器，用于接收GB28181设备的RTP流
自动创建会话和GB28181生产者
返回分配的RTP端口信息

请求参数（JSON）：

{
  "port": 5060,
  "tcpmode": 1,
  "streamid": "34020000001320000001"
}

参数说明：

port：RTP端口（可选，实际使用配置的端口范围）
tcpmode：传输模式（0=UDP, 1=TCP）
streamid：流ID，用于标识GB28181设备

响应示例：

{
  "code": 0,
  "tcpmode": 1,
  "streamid": "34020000001320000001",
  "port": 20000
}

7. 关闭RTP服务器

接口： POST /api/closeRtpServer

功能说明：

关闭指定的RTP服务器
释放相关会话和资源

请求参数（JSON）：

{
  "streamid": "34020000001320000001"
}

响应示例：

{
  "code": 0,
  "streamid": "34020000001320000001"
}

🏛️ 架构详解

核心概念

Session（会话）

会话是流媒体服务的基本管理单元
每个会话对应一个媒体流（格式：app/stream）
一个会话可以有一个Producer和多个Consumer

Producer（生产者）

负责接收外部媒体流（推流）
支持的类型：
- kProducerTypeGB28181：GB28181协议推流
- kProducerTypeRtc：WebRTC协议推流
- kProducerTypeRtsp：RTSP协议推流
- kProducerTypeRtmp：RTMP协议推流

Consumer（消费者）

负责向客户端分发媒体流（拉流）
支持的类型：
- kConsumerTypeRtc：WebRTC协议拉流
- kConsumerTypeFlv：HTTP-FLV协议拉流
- kConsumerTypeHls：HLS协议拉流
- kConsumerTypeRtsp：RTSP协议拉流
- kConsumerTypeRtmp：RTMP协议拉流

Stream（流）

管理媒体流的存储和分发
负责HLS播放列表和分片文件的管理
处理音视频帧的缓存和分发

数据流图

GB28181设备
    |
    | RTP/PS流
    v
RTP服务器 (TcpServer)
    |
    | 原始RTP包
    v
Gb28181Producer
    |
    | PS解析 -> H.264/AAC
    v
Session
    |
    | 音视频帧
    v
Stream (HLS Muxer)
    |
    +---> RtcConsumer (WebRTC)
    |         |
    |         v
    |     客户端 (浏览器)
    |
    +---> FlvConsumer (HTTP-FLV)
    |         |
    |         v
    |     客户端 (flv.js)
    |
    +---> HLS (M3U8/TS)
              |
              v
          客户端 (HLS播放器)

线程模型

主线程：程序入口，初始化服务
网络线程：处理网络I/O（RTP、HTTP、WebRTC）
工作线程：处理媒体数据处理（编解码、封装）
信令线程：处理WebRTC信令（SDP、ICE）

内存管理

使用智能指针（std::shared_ptr、std::unique_ptr）管理对象生命周期
音视频帧使用移动语义（std::move）减少拷贝
使用rtc::CopyOnWriteBuffer优化缓冲区管理
及时释放不再使用的Session和Consumer

🔍 故障排查

常见问题

1. 端口被占用

问题：启动时提示端口被占用

解决方案：

检查配置文件中的端口设置
使用 netstat 或 lsof 查看端口占用情况
修改配置文件使用其他端口

2. DTLS握手失败

问题：WebRTC连接时DTLS握手失败

解决方案：

检查证书文件路径是否正确
确保证书文件格式正确（PEM格式）
检查证书文件权限

3. GB28181流无法接收

问题：GB28181设备推流后无法播放

解决方案：

检查RTP服务器是否成功打开
检查网络连接和防火墙设置
查看日志文件确认是否有错误信息
验证设备配置的RTP端口是否正确
检查PS流解析是否正常

4. FLV播放延迟高

问题：HTTP-FLV播放延迟较高

解决方案：

检查网络带宽是否充足
优化编码参数（降低码率、分辨率）
使用WebRTC协议获得更低延迟
检查服务器负载情况

5. HLS播放列表不更新

问题：HLS播放列表（M3U8）不更新或分片文件缺失

解决方案：

检查流是否正常输入
确认HLS分片生成是否正常
检查磁盘空间是否充足
查看Stream对象的日志输出

调试工具

日志输出：程序会输出详细的日志信息到文件
WebRTC日志：可以启用 WebRTC 内部日志
网络抓包：使用 Wireshark 分析网络流量

🔒 安全建议

认证和授权

实现用户认证机制
添加访问控制列表（ACL）
使用 TLS 加密 HTTP 连接

数据加密

SRTP：媒体流加密（已内置）
DTLS：数据通道加密（已内置）
TLS：HTTP通道加密（建议实现）

输入验证

验证流地址格式
限制RTP端口范围
实现流访问频率限制

🚀 性能优化

服务器性能优化

线程池配置：合理配置工作线程数量
内存管理：控制音视频帧缓存大小
网络优化：使用TCP_NODELAY减少延迟
CPU优化：合理使用硬件加速（如H.264硬件编码）

网络优化

带宽控制：根据网络情况调整码率
拥塞控制：使用TWCC（Transport-CC）进行带宽估计
NAT穿透：配置STUN/TURN服务器
多路复用：合理使用端口范围

编码优化

关键帧间隔：合理设置GOP大小
码率控制：使用CBR或VBR模式
分辨率适配：根据客户端需求动态调整
帧率控制：平衡流畅度和带宽

💻 开发指南

添加新的Producer类型

// 1. 继承Producer基类
class MyProducer : public Producer {
public:
    MyProducer(const std::shared_ptr<Stream>& stream,
               const std::shared_ptr<Session>& session);
    virtual ~MyProducer();

    // 实现纯虚函数
    virtual ShareResourceType ShareResouceType() const override;
    virtual void OnVideoFrame(const libmedia_codec::EncodedImage& frame) override;
    virtual void OnAudioFrame(const rtc::CopyOnWriteBuffer& frame, int64_t pts) override;
};

// 2. 在Session::CreateProducer中添加新类型
std::shared_ptr<Producer> Session::CreateProducer(...) {
    switch(type) {
        case ShareResourceType::kProducerTypeMy:
            return std::make_shared<MyProducer>(stream_, shared_from_this());
        // ...
    }
}

添加新的Consumer类型

// 1. 继承Consumer基类
class MyConsumer : public Consumer {
public:
    MyConsumer(libmedia_transfer_protocol::libnetwork::Connection* conn,
               const std::shared_ptr<Stream>& stream,
               const std::shared_ptr<Session>& session);
    virtual ~MyConsumer();

    // 实现纯虚函数
    virtual ShareResourceType ShareResouceType() const override;
    virtual void OnVideoFrame(const libmedia_codec::EncodedImage& frame) override;
    virtual void OnAudioFrame(const rtc::CopyOnWriteBuffer& frame, int64_t pts) override;
};

// 2. 在WebService中添加HTTP处理器
void WebService::HandlerMyConsumer(...) {
    // 创建MyConsumer并添加到Session
}

日志系统

// 使用GBMEDIASERVER_LOG宏记录日志
GBMEDIASERVER_LOG(LS_INFO) << "Session created: " << session_name;
GBMEDIASERVER_LOG(LS_WARNING) << "Failed to create producer";
GBMEDIASERVER_LOG(LS_ERROR) << "Critical error occurred";

日志级别：

LS_VERBOSE：详细调试信息
LS_INFO：一般信息
LS_WARNING：警告信息
LS_ERROR：错误信息
LS_NONE：不输出日志

📚 技术栈

核心库

WebRTC：实时通信协议栈
libmedia_transfer_protocol：媒体传输协议库
libmedia_codec：媒体编解码库

协议支持

GB28181：国标视频监控协议
WebRTC：Web实时通信协议
RTP/RTCP：实时传输协议
SRTP/SRTCP：安全实时传输协议
DTLS：数据报传输层安全协议
SCTP：流控制传输协议
HTTP-FLV：基于HTTP的FLV流媒体
HLS：HTTP Live Streaming

编码格式

视频：H.264/AVC
音频：AAC、Opus
容器：FLV、MPEG-TS、PS

🤝 贡献指南

代码规范

使用 C++11 或更高版本标准
遵循项目现有的代码风格
添加详细的注释（Doxygen 格式）
确保代码通过编译和测试

提交流程

Fork 项目
创建功能分支
提交更改
创建 Pull Request

📄 许可证

本项目采用BSD许可证，详见LICENSE文件。

👥 作者

chensong - 项目创建者和维护者

🙏 致谢

Google WebRTC 团队
所有贡献者和用户

🔮 未来计划

功能增强

支持多用户同时连接
实现流录制功能
支持流转码
实现流统计和监控

平台扩展

支持更多编码格式（H.265、VP9等）
支持音频转码
实现流质量自适应

性能优化

GPU加速编码
自适应码率算法优化
网络传输优化

📚 参考资源

🐛 问题反馈

如果遇到问题或有建议，请通过以下方式反馈：

提交 Issue
发送邮件
创建 Pull Request

注意：本文档会持续更新，请关注项目最新版本。

最后更新：2025-10-14
版本：1.0.0
